MVR 蒸発器の設置場所の要件: スペースとレイアウト

16 Oct, 2026 9:04am

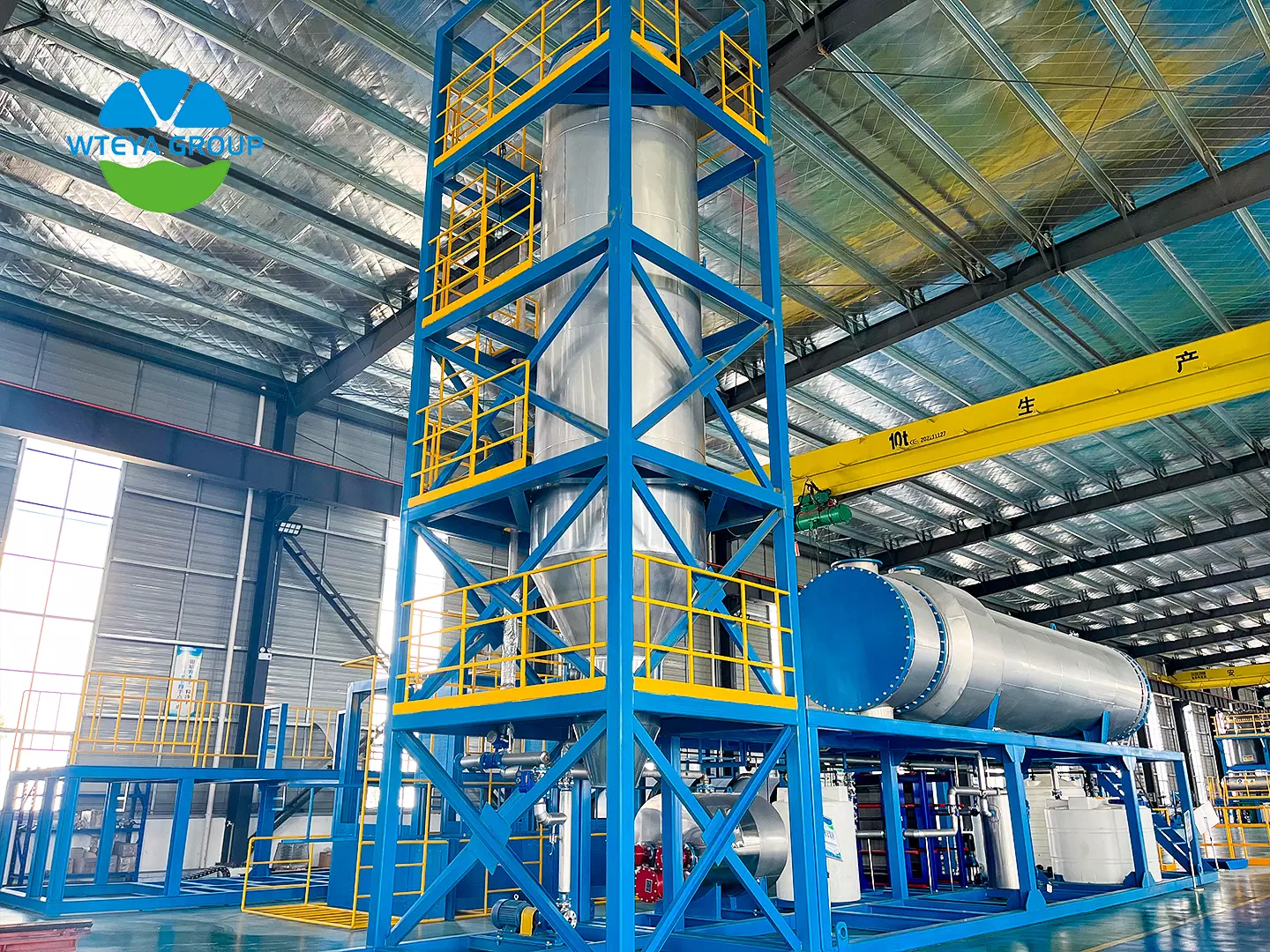

MVR evaporator site layout

MVR 蒸発器に必要な床面積は、蒸発能力と構成によって異なります。実際的な経験則として、大まかに計画を立てる 10-20メートル² 1tあたりの床面積/蒸発能力のh晶析装置、前処理タンク、貯蔵タンクのための追加のスペースを確保します。

🏗️ MVR エバポレーターにはどれくらいの床面積が必要ですか?

あ MVRエバポレーター義務に応じて拡張するため、容量に応じてフットプリントも急速に増加します。

あ 5トン/h スキッド-取り付けユニットには約60かかります-100メートル² 運営用歩道を含む、 10トン/h系約120-200メートル²、そして 30トン/h 大型システム 300-500メートル²。晶析装置、前処理タンク、貯蔵タンクを追加すると、総面積はさらに 50 平方メートル増加します-100%。

📐 フットプリントを構成するもの

通常、レイアウトは 5 つのゾーンに編成されており、それぞれを個別に計画する必要があります。

メインプロセスエリアには熱交換器、分離器、コンプレッサーが配置されています。補助エリアには、真空ポンプ、供給ポンプ、排出ポンプ、凝縮ポンプと予熱器が収容されます。電気および制御室には約 10-20メートル² MCCおよびPLCパネル用。保守用通路には少なくとも必要なもの 1-1.5mの間隔 あらゆる面で。そしてタンクファームには飼料タンク、濃縮タンク、凝縮水タンクが保管されています。

📏 高さと設置スペース

高さは蒸発原理によって異なります。落ちる-液体分配器と分離セクションを必要とするフィルムユニットは、 8-高さ15メートル;強制的な-循環ユニットが低い 5-10メートル;スキッド-搭載機器は通常保管されます 4以内-6メートル 屋内または半屋外に設置可能-オープンシェルター。

⚙️ 早めに確認すべき厳しいサイト要件

いくつかの要件は固定されており、後から変更するのは困難です。基礎は浸水した機器の重量に耐える必要があるため、 耐荷重10t/メートル² 以上 通常は必要であり、大規模なシステムでは杭打ちや補強が必要です。-コンクリート基礎。ヘッドルームには、ユニットの上に持ち上げおよびメンテナンス用のスペースを残す必要があります。コンプレッサー室には換気と防音が必要で、寒冷地では屋内設置または霜よけの断熱が必要です。

🏆 WTEYA でサイトを計画する理由

WTEYA は 20 年近くにわたり、蒸発および結晶化システムを設計および構築してきました。 2,000+ クライアント 30 の州にわたって、ほぼ 200件の特許、設備の可用性は 99% 以上。一般配置図をご用意しております - 寸法、荷重、ノズルの向き - 設計段階から納品前に現場を準備し、完全なOEMでカスタマイズされたソリューションを提供します & ODMサービス。
