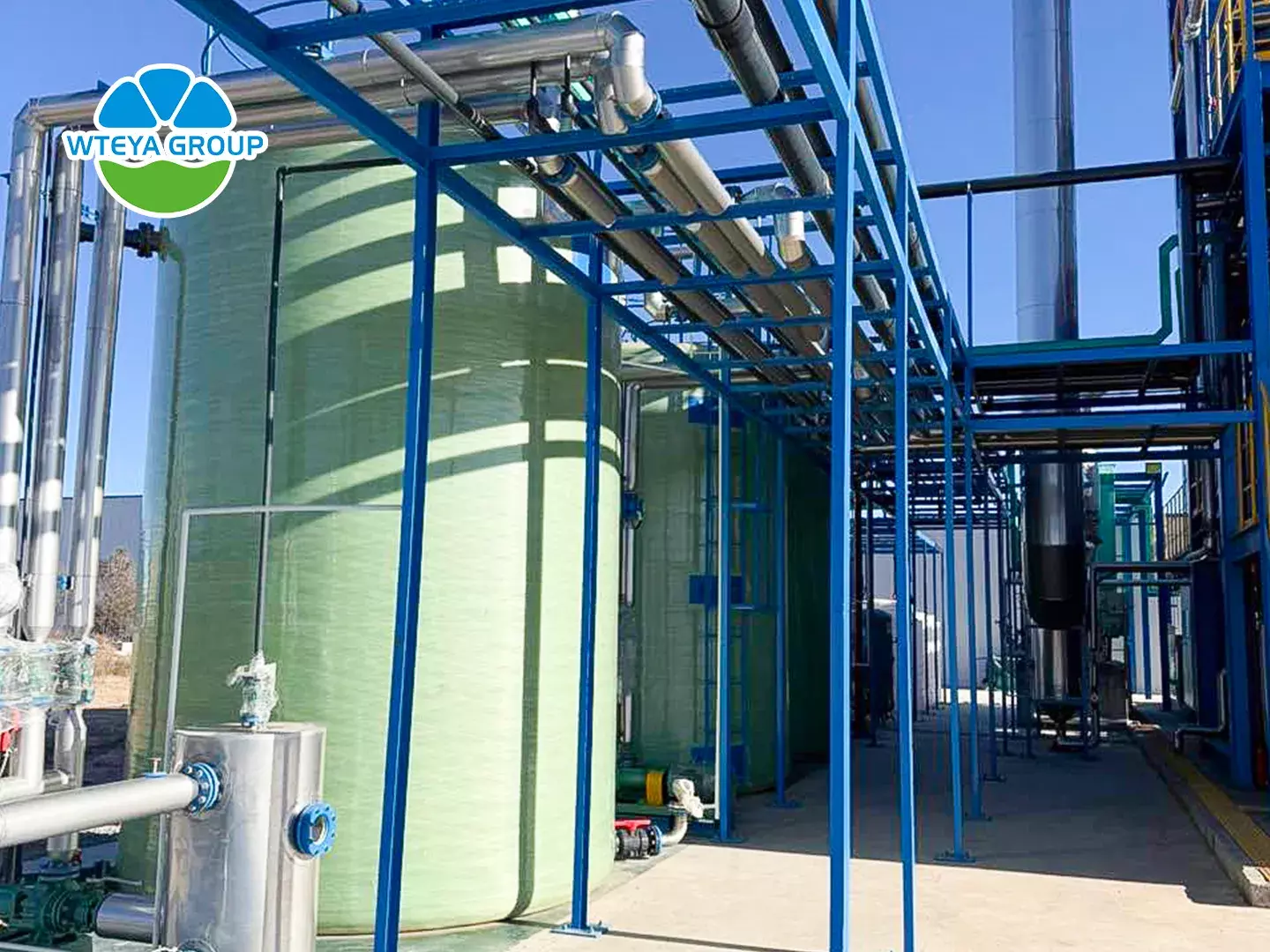

MVR 蒸発器と晶析器: プロセスの統合

工場が高品位な扱いをする場合-塩分濃度の高い廃水では、エンジニアは 2 つのテクノロジーを比較検討することがよくあります。 MVRエバポレーター 塩水を濃縮する装置と、最終濃縮物を固体の塩に変える蒸発晶析装置です。井戸の中-しかし、これら 2 台の機械はまったく競合するものではありません。 成熟した中で 液体排出ゼロ (ZLD) システムでは、MVR 蒸発器と晶析装置が 1 つの統合されたプロセス トレインとして動作し、総水回収量は 95 を超える可能性があります。%。 この記事では、各ユニットが何を行うのか、どこが異なるのか、そしてなぜプロセス統合が安定した低コストの実現の鍵となるのかについて説明します。-塩回収にコストがかかる。

⚙️ MVR エバポレーターの機能

MVR (機械的蒸気再圧縮) 蒸発器は廃水を真空下で沸騰させ、発生する蒸気を再利用することで水を除去します。ルーツ式、遠心式、またはスクリュー コンプレッサーは、二次蒸気の温度を次のように上昇させます。 5-20℃ そしてそれを加熱室に送り返すので、潜熱は放出されずに再利用されます。 この閉じた蒸気ループにより、MVR エバポレーターは 60 の蒸気を節約します。%-70% 一人が使用するエネルギーのうち、-エフェクトエバポレーターと30%-40% トリプルと比べて-エフェクトシステム、消費電力わずか30-水1トンあたり80kWhが蒸発します。

MVR ユニットの仕事は濃縮です。大量の希塩水をはるかに少量の濃縮液体に変換し、同時にきれいな凝縮液が再利用のために回収されます。 ZLD トレイン内では、MVR ステージによりブラインの体積が通常 90 分の 1 以上削減されます。%これにより、下流のすべてのステップがより小さく、より安価になり、制御が容易になります。

🔬 蒸発晶析装置の機能

蒸発晶析装置は、通常の蒸発装置が停止する必要がある場所を引き継ぎます。塩水が飽和に近づくと、熱により塩が沈殿し始めるため、さらに濃縮するのは危険になります。-表面を転写し、スケーリングの原因となります。晶析装置は、まさにこの状況に合わせて設計されています。 溶液が過飽和になるまで強制循環下で残りの水を蒸発させるため、装置をスケールする代わりに塩の結晶が液体中で形成および成長します。

結晶スラリーは排出され、遠心分離機またはフィルターによって脱水され、再利用、販売、または安全に廃棄できる固体塩が生成されます。一方、母液はさらなる処理のために蒸発器または晶析装置に戻ります。 母液をリサイクルすることにより、統合システムは塩の収量を最大化し、液体廃棄物をほとんど残しません。

⚖️ MVR 蒸発器と晶析器: 1 つのトレインで異なるジョブ

MVR 蒸発器と晶析器の実際の違いは、品質ではなく、義務の違いです。蒸発器は、可能な限り低いエネルギーコストで大量の水を除去するように最適化されており、加熱面を保護するために高い循環率と適度な温度上昇で動作します。 晶析装置は、制御された方法で固体を形成する必要がある最終濃縮ステップ用に最適化されています。強制循環と専用の加熱装置で動作するため、結晶は管壁ではなく結晶自体で成長します。

どちらのユニットも単独では、真のゼロ液体吐出を高いレベルで実現することはできません。-塩分の流れ。プロセスが蒸発器で停止した場合でも、濃縮された液体がまだ残っており、廃棄する必要があります。未処理の廃水を晶析装置に直接供給すると、エネルギー消費とスケールのリスクが管理できなくなります。 そのため、標準的な工学的答えは統合です。最初に膜濃縮、次に MVR 蒸発、そして最終段階として結晶化を行います。

🔄 統合された蒸発と結晶化の仕組み

完全な蒸発-結晶化トレインは段階的なロジックに従います。前処理により硬度、シリカ、懸濁物質が除去され、下流のユニットが保護されます。 膜濃縮段階では、水を 70 ℃で脱塩して再利用します。%-90% 回収率; MVR 蒸発器は、残りのブライン量を 90 分の 1 以上削減します。%;そして結晶化段階では、最終濃縮物が固体の塩と凝縮液に変換され、プロセスに戻されます。 各ステージが次のステージに供給するため、総回収率はトレイン全体の積となり、成熟したシステムが日常的に次の回収率を超えるのはこのためです。 95% 全体的な水の回収。

同じ列車を塩分離用に手配することもできます。廃水に混合塩が含まれている場合、段階的な結晶化により、化学流中の硫酸ナトリウムや塩化ナトリウム、リチウム電池や塩中の貴重な塩など、さまざまな生成物が 1 つずつ回収されます。-湖の塩水プロジェクト。 WTEYA は蒸発と結晶化の段階を一緒に設計し、各ストリームの塩化物レベルと pH に応じて 316L ステンレス鋼、2205 二相ステンレス鋼、チタンなどの材料を選択します。そのため、スケール除去のために頻繁に停止することなく列車は走行し続けます。

🏭 蒸発の応用-結晶化の統合

統合された MVR 蒸発および結晶化システムは、液体の排出を最小限に抑え、塩を製品として回収する必要がある場合に適用されます。典型的なプロジェクトには、埋め立て浸出水濃縮物処理、電気めっきおよび PCB 廃水、リチウム電池のリサイクルおよび正極材料の生産、レアアース処理、化学および肥料プラント、冶金廃水および塩が含まれます。-湖のリチウム抽出。どの場合でも、目標は同じです。 きれいな水を回収して再利用し、塩を固体製品として分離し、工場からの液体の排出を排除します。

システムは、小規模のパイロット ユニットから、1 日あたり数百トンの給水を処理する大規模プラントまでカスタマイズされています。全自動PLC制御、遠隔監視、スキッド-マウント型レイアウトにより、設置期間が短くなり、操作の労力が最小限に抑えられます。

💡 WTEYAを選ぶ理由

WTEYA は、次の目的のために蒸発および結晶化システムを設計および構築してきました。 ほぼ20年、サービング 30 社にわたる 2,000 を超えるクライアント+ 州と地域。当社は MVR 蒸発器と結晶化ステージの両方を自社で製造しているため、2 つのユニットは異なるサプライヤーから組み立てられるのではなく、最初から循環速度、加熱面積、コンプレッサーのデューティ、および制御ロジックが一致する 1 つのトレインとして設計されています。 各システムは実際の水質や現場の状況に応じてカスタマイズされており、プロセステスト、設置ガイダンス、アフターサービスまでサポートします。-販売サービス。

❓ よくある質問

MVR蒸発器と晶析器の違いは何ですか?
MVR蒸発器は、水を沸騰させて蒸気を再利用することで廃水を濃縮し、エネルギーにします。-大量の水を除去するための効率的な主力製品です。蒸発晶析装置は、溶液が過飽和になるまで残りの水を蒸発させて仕事を完了するため、塩は固体の結晶としてシステムから残ります。 ゼロ液体排出プラントでは、これらが 1 つのトレインに結合されます。MVR ユニットはブラインの量を 90 分の 1 以上削減します。%そして晶析装置が最終的な固体の塩を生成します。

積算蒸発量でどれくらいの水が蒸発できるか-結晶系が回復する？
成熟した統合システムが回復 95% またはそれ以上の水。膜ステージは通常、70 をリサイクルします。%-90% 最初に水を除去し、MVR 蒸発器が残りのブラインの量を 90 分の 1 以上削減します。%結晶化により、最終濃縮物が固体の塩と凝縮液に変換され、プロセスに戻されるため、廃水がプラントから出ることはありません。

MVR エバポレーターの寿命はどれくらいですか?
MVR エバポレーターは、耐用年数が長くなるように設計されています。 15-20年、多くの WTEYA ユニットは 20 年以上安定して稼働しています。蒸気コンプレッサーの寿命は通常 10 です。-計画的なメンテナンスを行って 15 年間、熱中-交換チューブバンドルは5本分-塩化物レベルとスケール制御に応じて 12 年: 316L ステンレス鋼は低寿命に適しています-塩化物の流れ、および高品質の用途には 2205 二相ステンレス鋼またはチタンが使用されます。-塩化物排水。

WTEYAは蒸着装置の専門メーカーです 約20年の経験があります。当社はカスタマイズされた MVR 蒸着および結晶化ソリューションと完全な OEM を提供します & お客様の特定の廃水要件に合わせた ODM サービス。
