強制循環蒸発器：作業原則

27 Jun, 2025 6:38pm

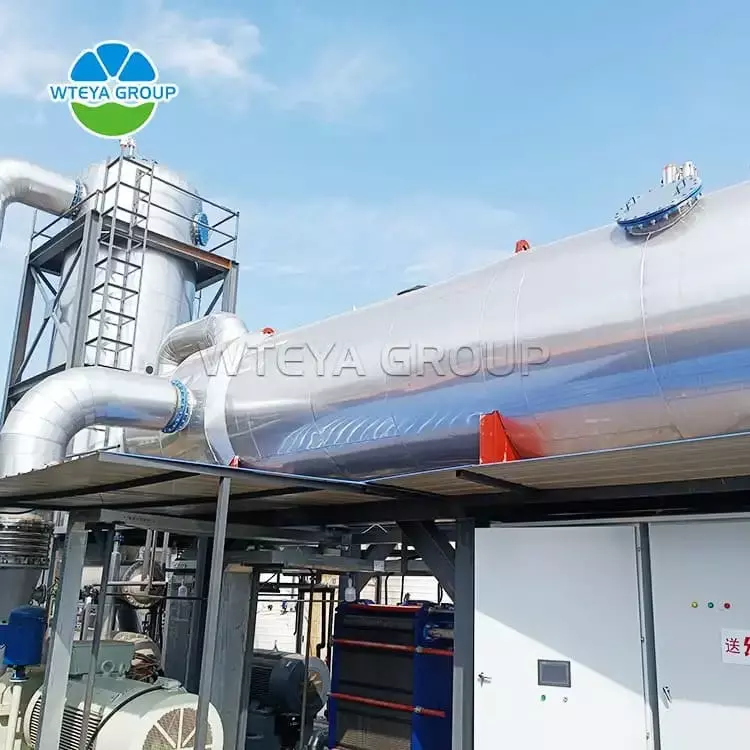

強制循環蒸発器は、セパレーター、ヒーター、強制循環ポンプ、蒸気コンプレッサーの4つの主要成分で構成されています。高さの蒸発のために特別に設計されています-濃度、高-粘度、スケーリング-やろうと、ファウリング-敏感な液体、特に粒子を含む材料や熱に敏感な材料に適しています。高として-効率とエネルギー-濃度と結晶化システムを節約すると、WTEYAが開発した強制循環蒸発器は、国際的に高度な蒸発技術を採用しています。低く利用します-温度と低い-蒸気を生成し、媒体から湿気を分離するための圧力プロセスとクリーンエネルギー源を使用して、次のものにします-伝統的な蒸発器に代わる生成。システムは優れた性能のために設計されており、高い液体速度、急速な蒸発、アンチを提供します-スケーリング機能、安定した動作、高効率、および低蒸気消費。

強制循環蒸発器の種類

強制循環蒸発器は、次のような効果の数に基づいて分類できます。

シングル-効果蒸発器
ダブル-効果蒸発器
トリプル-効果蒸発器
マルチ-効果蒸発器

さらに、フィルムの蒸発器や外部循環蒸発器と柔軟に組み合わせて、さまざまなハイブリッドプロセス構成を形成できます。

作業原則

強制循環蒸発器は、外部循環ポンプを使用してシステムに液体を強制し、流体速度を高めます。液体は、大気沸点を超えて、チューブで過熱状態まで加熱されます。分離器に入ると、圧力は急激に低下し、液体の一部のフラッシュ蒸発または激しい沸騰を引き起こします。連続循環は、加熱チューブ内の安定した速度と温度を保証し、不均一な温度勾配によって引き起こされる従来の蒸発器の制限を排除します。プロセス中、生成された二次蒸気は、次の段階で熱源として使用するか、コンデンサーを介して凝縮することができます。濃縮溶液は塩分分離器に送り込まれ、塩水と固体の効率的な分離を可能にします。

循環タイプ

セパレーター内の液体入口と出口の位置によると、強制循環蒸発器は以下に分類されます。

前方循環蒸発器
逆循環蒸発器 (パフォーマンスの向上を提供します)

高-Efficiency Demisterは、セパレーターの上部に設置され、蒸気から照合液滴を除去するため、製品の品質が向上し、材料の損失が減少します。

加熱チャンバーは、垂直または水平方向に構成できます。循環効率はポンプによって制御されます。加熱チューブは単一にすることができます-パスまたはダブル-通過し、また垂直または水平に配置されます。ダブル-水平方向の構造を通過すると、全体的な機器の高さが低下しますが、洗浄がより困難であり、壁の摩耗がパイプしやすくなります。

特別に設計および製造された循環ポンプ wteya’s プロセスエンジニアリングチームは、安定した蒸発器操作を確保するためのコアコンポーネントの1つです。熱交換チューブ内の流体の挙動、熱伝達効率、抵抗計算に基づいて最適化されています。

蒸気コンプレッサーは、熱エネルギー回収システムの重要なデバイスです。蒸気を圧縮し、温度と圧力を上げているため、後続の段階またはその他の熱需要プロセスで再利用できます。

強制循環蒸発器の主要な特徴

強制循環は、チューブ内の均一な加熱、高熱伝達係数を保証し、乾燥壁のスケーリングを効果的に防ぎます。
高濃度比、高に適しています-粘度液体、優れた流動性、高い蒸発効率、および短い滞留時間を備えた液体。
セパレーターの高い分離効率により、柔軟な動作が可能になります。
液体レベルと最終濃度の自動制御により、継続的な給餌と放電をサポートします。
合理的でエレガントな構造設計、安定した操作、エネルギー-節約、および低蒸気消費。
コンパクトなシステムレイアウト、小さなフットプリント、操作と保守が簡単です。

MVR蒸発テクノロジー：液体放電ゼロのための強力なツール

機械的蒸気の再圧縮 (MVR) 蒸発技術は、エネルギー消費を大幅に削減し、熱効率を向上させます。液体放電ゼロを達成するための重要なソリューションになりました (ZLD) 産業廃水処理において。

現在、一般的なMVR-ベースのハイブリッド蒸発プロセスには以下が含まれます。

ライジングフィルム + 強制循環蒸発
落下フィルム + 強制循環蒸発

Wteyaは、より環境に優しい、より効率的でエネルギーを提供することに専念するMVR蒸発技術の開発に引き続き焦点を当てています-顧客向けの廃水処理とリソースリカバリソリューションを節約します。

なぜwteyaグループを選ぶのですか？

Wteyaは、10年以上にわたる産業用水処理の経験を持つ信頼できるブランドです。私たちは高く配達しました-Foxconn、Huawei、Ganfeng Lithium、Ronbay Technologyなど、多くの世界的に認められた企業に対する効率の信頼できるソリューション。 100を超える成功したプロジェクト実装により、私たち’VEは、幅広いクライアントの信頼と強力な業界認識を獲得しました。 OEMをサポートします & ODMのカスタマイズと、独自のプロセスのニーズを満たすためのテーラードソリューションを提供します。
